目前井下巷道中安设的风门，一种为手动式，往往需要很大的力量才能打开风门（风门两边的压差越大，开门的力量越大）；另一种为杠杆式，其结构复杂，加工及安装比较困难。上述风门安全性较差，曾出现工人被挤断手脚，甚至被挤死的恶性事故。

本实用新型的目的是提供一种由电液推杆、门扇、滚轮、轨道等组成的电液推杆风门，实现风门的自动、安全操作。

本实用新型由大门扇通过铰链连接小门扇，大门扇比小门扇宽，小门扇通过回转轴连接门框，门框上端连接轨道一端，轨道另一端复于与大门扇上侧连接的滚轮上，小门扇中部连接电液推杆，电液推杆另一端铰接于巷道壁上构成。

本实用新型的优点是结构简单，易于实施，省力、安全，各风门之间可实现电气闭锁、自动控制。

图1为电液推杆风门主视图。

图2为电液推杆风门俯视图。

图中（1）电液推杆、（2）小门扇、（3）大门扇、（4）门框、（5）滚轮、（6）轨道。

下面结合附图进行说明。

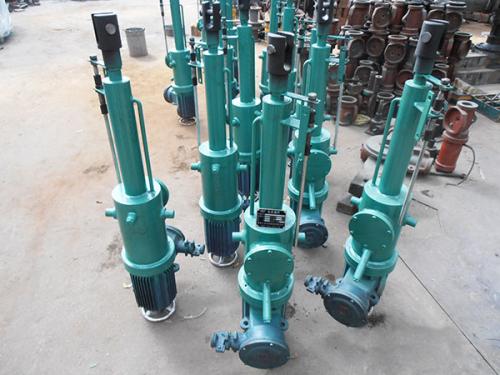

电液推杆（1）产生往复运动时，带动小门扇（2），小门扇（2）带动大门扇（3），同时，与大门扇（3）相连的滚轮（5）在轨道（4）内运动，从而完成风门的开或关。开启时，小门扇（2）开启90°，由于大门扇（3）比小门扇（2）宽，故开启时两门扇之间有一定角度，可以避免风门关闭时出现死角。电液推杆（1）为机电一体化产品，易于实现自动控制。
